中走丝线切割机床是通过高速电火花线切割机床的改造,实现了高速电火花线切割机床的多次切割加工。这种机床被称为中走线(所谓的中走线机不仅意味着速度速度介于高速和低速之间,而且加工质量介于高速行走线机和低速行走线机之间)。
因此,可以说,用户所说的中丝机实际上是指那些可以实现无条纹切割和多次切割的往复丝电火花线切割机。多次切割技术可以显著提高加工质量,解决材料变形的影响,提高加工精度,获得较低的表面粗糙度,消除来回切割条纹,但切割工艺指标,特别是切割表面粗糙度值大大降低。

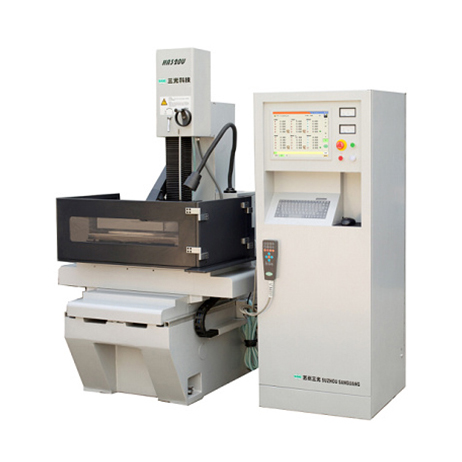

中走丝线切割机床由机床本体由床体、输电组织、工作台和丝架组成。床体用于支撑和连接工作台、输电组织等部件,机床电器和工作液体循环系统放置在内部。电机驱动储物线管更换为正向和反向滚动,旋转运动通过线架导轮转换为往复直线运动。工作台分为上下两层,与X和Y连接,由两个步进电机驱动。每次步进电机接收到电脉冲信号时,旋转一步距离角,使工作台向相应方向移动0.001mm。钢丝架用于支撑电极丝,使电极丝的工作部分与工作台的平面保持一定的角度。
其他注意事项:
1.钼丝与工件的加工面之间必须保持一定的间隙,间隙的宽度取决于加工条件,如工作电压、加工量等。
2.为了产生脉冲火花放电,两极之间的电压不能突破极间介质,需要更高的绝缘。
3.
中走丝线切割机床必须使用脉冲电源,即火花放电必须是脉冲和间歇性的。在脉冲间隔中,间隙介质可以消除电离,从而使下一个脉冲可以在两极之间通过放电。
